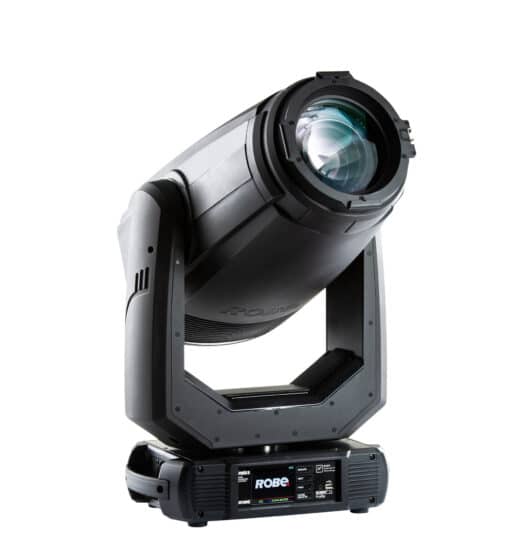

ROBE – T1 PROFILE

Propriétés techniques

Source

Type de source lumineuse : Moteur à LED multispectral MSL™ 550 W (breveté)

Durée de vie des LED : min. 40.000 heures

Rendu des couleurs : CRI: 95, CRI R9: 91, TM30-18 Rf: 93, TM30-18 Rg: 103, TLCI: 94

Maintien du flux lumineux : L70/B50 @ 40.000 heures

Garantie de la source lumineuse : 3 ans ou 20.000 heures

Système optique

Design optique exclusif Robe

Système optique zoom à haute efficacité, rapport 7:1

Plage de zoom : 7° – 49°, couvre les angles les plus utilisés en théâtre et à la télévision

Luminosité totale du produit :

12.600 lm (sphère intégrante)
10.075 lm (goniophotomètre)
Diamètre de lentille : 140 mm

Effets et fonctions dynamiques

Blancs et couleurs calibrées en usine grâce au nouveau système RCC™ (Robe Colour Calibration), auto-calibration sur demande du moteur LED sans l’utilisation d’un outil externe (brevet en instance)

Mélange de couleurs : CMY / RGB ou RGBAL

CTC (correcteur de température de couleur) progressif : 2.700K – 8.000K

Filtres DataSwatch™ : 237 couleurs et tons pré-programmés, comprenant les blancs les plus utilisés 2.700K, 3.200K, 4.200K, 5.600K et 8.000K

Effet lampe tungstène : 750W, 1.000W, 1.200W, 2.000W, 2.500W Simulation de lampe tungstène sur les blancs de 2.700K à 4.200K (rougeoiement et extinction)

Fonction de correction du vert (+/-)

IRC Réglable : de 80 à 95+

MCE™ – Effets multicolores créés directement à partir du moteur LED (breveté)

Couteaux : Module couteaux breveté Plano4™ avec 4 couteaux positionnables individuellement plus rotation du système complet +/- 60°

Roue de gobos rotatifs : 7 rotatifs, indexables et interchangeables + ouverts, tous les gobos spécialement adaptés pour les productions théâtrales et télévisuelles

Roue d’animation : En aluminium, utilisée seule ou avec des gobos, tournant dans les deux sens à vitesse variable Prismes : 6 facettes 8° dans les deux sens à vitesse variable

Iris : Motorisé, effets d’impulsion jusqu’à 3 Hz

Frost : MagFrost™ – Diffuseurs maintenus par un aimant pour un changement simple des frosts 0.5° et 10° de série pour d’autres degrés de diffusion. Tous deux spécialement sélectionnés pour le théâtre et la télévision

Zoom et focus motorisés

Effets stroboscopiques avec vitesse variable jusqu’à 20 Hz

Effets stroboscopiques et pulsations préprogrammés

L3™ – (Low Light Linearity) Gradation de 18 bits imperceptible pour un fondu ultra doux jusqu‘au noir

Fonctionnement extrêmement silencieux, adapté à tous types de production en théâtre et télévision

Cpulse™, gestion spéciale sans flickering pour les caméras HD et UHD, adapté aux caméras 8K et 16K

AirLOC™ (Less Optical Cleaning) réduit considérablement le niveau de particules en suspension dans l’air aspirées sur les éléments optiques. Cela augmente les performances globales, la qualité de la lumière et réduit les fréquences d’entretien de la machine

Contrôle et programmation

Écran : Écran tactile QVGA Robe avec batterie de secours, capteur gravitationnel pour la rotation automatique de l‘écran, journal d’entretien avec RTC, analyseur intégré pour une recherche facile des pannes, contrôleur d’application NFC

Protocoles : USITT DMX-512, RDM, ArtNet, MA Net, MA Net2, sACN

REAP™ – Robe Ethernet Access Portal : Portail web pour réglage de l’appareil à distance

Technologie CRMX™ sans fil de LumenRadio (en option)

Epass™ : Switch Ethernet pass through qui permet la continuité du signal Ethernet même lorsque le projecteur n’est plus alimenté pour maintenir la connectivité du réseau

Modes DMX : 3

Canaux de contrôle : 49, 33, 53

Résolution Pan/Tilt : 16 bits

Mélange des couleurs : 8 ou 16 bits (18 bits internes)

CTO variable : 8 bits

IRC ajustable : 8 bits

Correction +/- Green : 8 bits

Mouvement et rotation du module couteaux : 8 bits

Positionnement de la roue de gobos rotatifs : 8 bits

Indexation et rotation du gobo : 8 ou 16 bits

Roue d’animation : 8 bits

Indexation et rotation du prisme : 8 bits

Iris : 8 ou 16 bits

Frost : 8 bits

Zoom : 8 ou 16 bits

Focus : 8 ou 16 bits

Dimmer : 8 ou 16 bits (18 bits internes)

Mouvement

Débattement Pan : 540°

Débattement Tilt : 265°

Contrôle du mouvement Pan/Tilt : Standard et Speed

Correction automatique de la position Pan/Tilt

EMS™ (Electronic Motion Stabilizer) : Technologie électronique de stabilisation de mouvement pour les mouvements Pan et Tilt, réduisant les vibrations des moteurs et les mouvements de structure liés à l’inertie du projecteur (Breveté): en option

Gobos rotatifs

7x gobos en verre

Diamètre extérieur : 23.5 mm

Diamètre de l’image : 26.8 mm

Épaisseur : 1 mm

Épaisseur maximale : 3,5 mm

Verre borofloat ou de qualité supérieure

Système slot & lock pour un remplacement facile des gobos

Roue d’effets

Roue d’animation

Matériau : Aluminium

Peut être utilisée seule ou en combinaison avec des gobos rotatifs

Rotation dans les deux sens à vitesse variable

Système de couteaux

Couteaux : 4 couteaux positionnables individuellement et contrôle de rotation de +/- 25°

Mouvement : doux avec vitesse variable

Mouvement doux et très précis du module couteaux

Rotation : système complet +/- 60°

Spécifications thermiques

Température ambiante maximale : 45°C (113°F)

Température maximale de surface : 70°C (158°F)

Température minimale de fonctionnement : -5°C (23°F)

Dissipation thermique totale : max. 2560 BTU/h (calculé)

Niveaux de bruit

Pression sonore :

24 dB(A) à 1 m (mode silencieux)
30 dB(A) à 1 m (mode automatique)
Puissance sonore :

32 dB(A) (mode silencieux)
38 dB(A) (mode automatique)

Spécifications électriques et connectique

Alimentation électrique : Auto-relève électronique

Plage de tension d’entrée : 100-240 V, 50/60 Hz

Consommation électrique maximale : max. 750W à 230 V / 50 Hz (toutes les LEDs allumées) Connecteur d’alimentation : Neutrik powerCON TRUE1

Connecteurs DMX/RDM entrée/sortie : XLR 3 & 5-pin

Entrée Ethernet : RJ45

Entrée & sortie Ethernet : RJ45 pour commutateur Epass™ embarqué 10/100 Mbps

Certifications

Norme CE

Norme cETLus

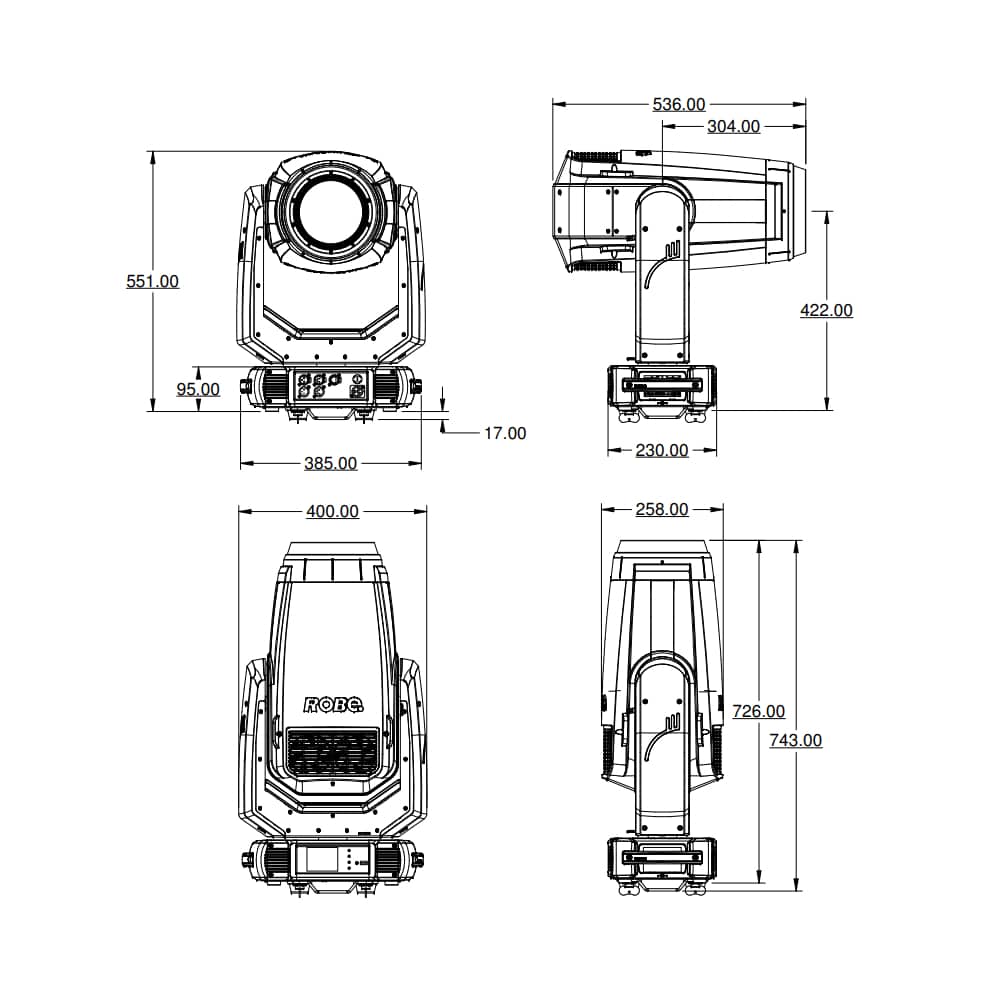

Spécification mécanique

Hauteur : 726 mm (28.6″) – tête en position verticale

Longueur : 400 mm (15.7″)

Profondeur : 258 mm (10.2″) – tête en position verticale

Poids : 24.3 kg (54 lbs)

Indice de protection : IP20

Accroche

Positions de montage : horizontale ou verticale Orientation de fonctionnement universelle

Point d’accroche : 2 paires de verrous ¼ de tour

2 x Omegas avec verrous rapides ¼ de tour

Point d’ancrage pour élingue de sécurité

Vérrouillage Pan et Tilt pour le transport
